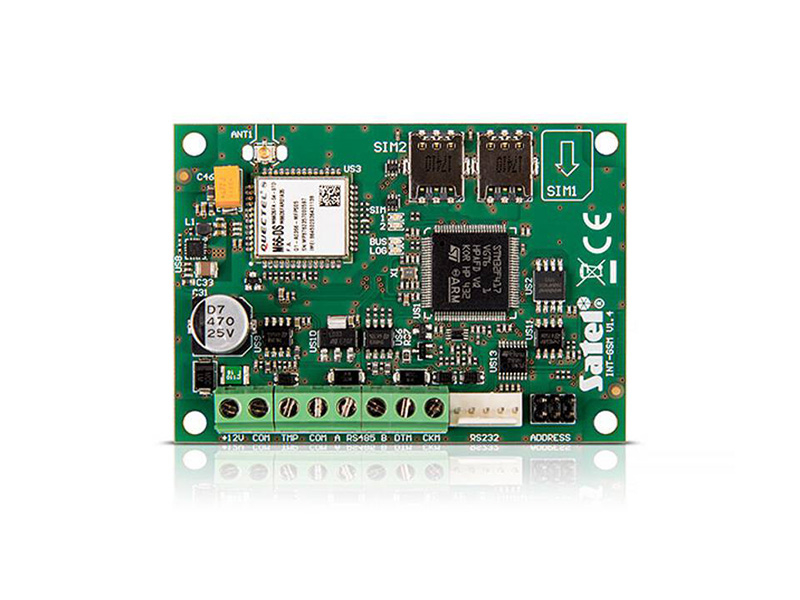

INT-GSM - Moduł komunikacyjny GPRS - SATEL
INT-GSM to moduł komunikacyjny GPRS, który umożliwia komunikację centralom alarmowym serii INTERGA i INTERGA Plus przez sieć GSM. Urządzenie pracuje na magistrali manipulatorów centrali alarmowej. Moduł wyposażony jest w dwa sloty na karty nano-SIM, za pomocą których może jednocześnie odbierać wiadomości i połączenia przychodzące. Komunikacja GPRS pomiędzy elementami systemu alarmowego szyfrowana jest w standardzie AES-192. INT-GSM wykorzystując sieć GSM monitoruje zdarzenia do dwóch stacji monitorujących (np: agencje ochrony oraz nasza własna centrala). W tym celu używana jest komunikacja GPRS oraz wiadomości SMS, dające możliwość ustalenia priorytetu dla każdego z wymienionych torów transmisji.
Wszystkie zdarzenia zapisywane są w pamięci centrali alarmowej. Na podstawie ich zapisu automatycznie tworzone są powiadomienia o zdarzeniach. INT-GSM przesyła monity w formie wiadomości SMS na maksymalnie 16 numerów, a w razie współpracy z centralą INTEGRA Plus również wiadomości E-mail. Dla smartfonów dostępne są również powiadomienia PUSH po zainstalowaniu aplikacji mobilnej INTERGA CONTROL.
Współpraca INT-GSM z centralami INTERGA / INTERGA Plus, może odbywać się poprzez usługę zestawiania połączeń SATEL.
W efekcie dostępna jest zdalna:
- konfiguracja ustawień systemu przy użyciu programu DLOADX
- administracja systemem z wykorzystaniem oprogramowania GUARDX
- obsługa z aplikacji mobilnej INTEGRA CONTROL.
Istnieją dwa sposoby połączenia modułu z centralą alarmową:
- Bezpośrednio do magistrali manipulatorów i przez port RS-232
- Za pośrednictwem modułu komunikacyjnego ETHM-1 Plus: poprzez port RS-485
Wielką zaletą INT-GSM możliwość współpracy z modułem komunikacyjnym ETHM-1 Plus. Rozwiązanie to umożliwia wykorzystanie sieci GSM jako zapasowego toru transmisji dla komunikacji przez Ethernet (dla centrali INTEGRA lub INTEGRA Plus) W przypadku funkcji monitoringu, instalator ma możliwość ustalenia priorytetów wykorzystania poszczególnych torów łączności – Dual Path Reporting – zgodnie z wymaganiami normy EN 50136.
Aktualizacja oprogramowania modułu dokonywana jest za pomocą oprogramowania UpServ przez port RS-232 lub zdalnie, przez GPRS.
Najważniejsze cechy modułu:
- współpraca z centralami INTEGRA i INTEGRA Plus (w wersji 1.18 lub wyższej)
- obsługa dwóch kart SIM
- możliwość sprawdzenia stanu konta pre-paid
- synchronizacja czasu z serwera NTP lub sieci GSM
- powiadamianie: SMS, CLIP, PUSH, e-mail (INTEGRA Plus)
- zdalne sterowanie: SMS, CLIP, aplikacja mobilna
- monitoring: GPRS (TCP/UDP), wiadomości SMS
- możliwość współpracy z modułem ethernetowym ETHM-1 Plus (w wersji 2.05 lub wyższej):
- Dual Path Reporting, zgodny z EN 50136
- zapasowy tor łączności
- możliwość korzystania z usługi zestawiania połączeń SATEL
- obsługa systemu z aplikacji mobilnej INTEGRA CONTROL
- Android (w wersji 4.2.7 lub wyższej)
- iOS (w wersji 5.0 lub wyższej)
- programowanie central za pomocą DLOADX (w wersji 1.18.000 lub wyższej) - połączenie zdalne
- nadzór nad systemem alarmowym przy użyciu GUARDX (w wersji 1.18.000 lub wyższej) - połączenie zdalne
- współpraca z systemem INTEGRUM
- zdalna aktualizacja oprogramowania modułu przez UpServ
Napięcie zasilania (±15%)
|
12 V DC
|
Zakres temperatur pracy
|
-10°C...+55°C
|
Pobór prądu w stanie gotowości
|
130 mA
|
Maksymalny pobór prądu
|
250 mA
|
Maksymalna wilgotność
|
93±3%
|
Klasa środowiskowa wg EN50130-5
|
II
|
Wymiary płytki elektroniki
|
80 x 57 mm
|
Masa
|
38 g
|
