PRO I/O-60 (G3) - Moduł wejść i wyjść do systemu PRO - ACO

Kod:
28065
Cena netto:
Cena brutto:
149,00 zł 183,27 zł
Wysyłka już od 13,53 zł
Darmowa wysyłka od 1 100,00 zł - do darmowej wysyłki brakuje Ci: 1 100,00 zł
PRO I/O-60 (G3) - Moduł wejść i wyjść do systemu PRO - ACO

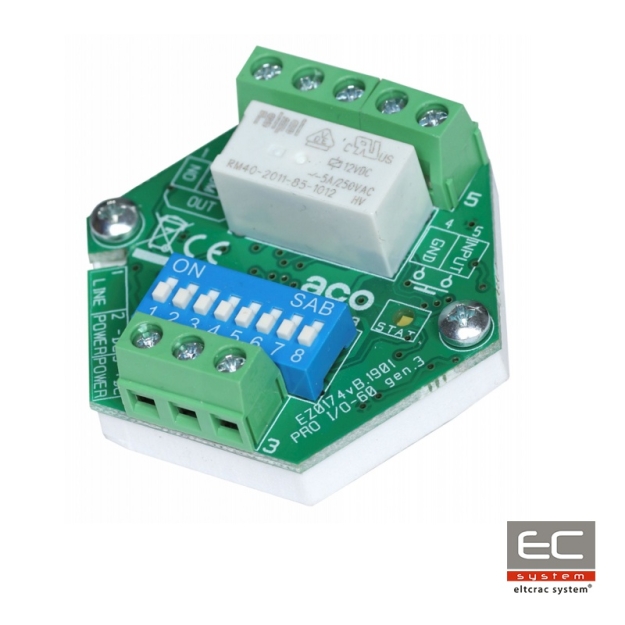

PRO I/O-60 (G3) to moduł wejść i wyjść do systemu PRO. Urządzenie posiada wyjście przekaźnikowe: jedna para styków typu NO/NC 5A/24VDC oraz wejście typu NO do podłączenia przycisku zwiernego. Zadaniem modułu jest podłączenie do systemu i obsługa dodatkowych urządzeń. Urządzenie umożliwia m.in. sterowanie automatyką domową, bramą garażową, szlabanem, oświetleniem, roletami oraz podłączenie urządzeń sygnalizujących dzwonienie. Przy użyciu  modułu istnieje  również możliwość podłączenia zewnętrznego przycisku do bezpośredniego uruchomienia elektrozaczepu w panelu, automatyczne otwieranie drzwi w momencie dzwonienia odbiornika oraz wywołanie funkcji dzwonka do drzwi (dzwonienia odbiornika). Moduł jest bez obudowy, montaż urządzenia odbywa się w puszce elektrycznej Ø 60mm. PRO I/O-60 (G3) jest kompatybilny ze wszystkimi urządzeniami z grupy COMO/ Familio PRO, PRO-A.







Cechy modułu:

  • załączenie wyjścia na 1s po naciśnięciu klawisza F2 w odbiorniku lub po wybraniu kodu w panelu poprzedzonego podwójnym naciśnięciem klawisza „kluczyk” lub po przyłożeniu breloka zbliżeniowego ACC poprzedzonego naciśnięciem klawisza „kluczyk” (czas załączenia wyjścia może być modyfikowany za pomocą programu komputerowego i opcjonalnego interfejs komputerowy PRO-USB)
  • wyjście przekaźnikowe może pracować w trybie monostabilnym (chwilowym, zgodnie z ustawionym czasem) lub bistabilnym (Każdorazowe wywołanie załączenia przekaźnika zmienia jego stan na przeciwny – z ON na OFF i na odwrót)
  • otwieranie drzwi w dowolnym momencie (bez konieczności odbierania rozmowy)
  • automatyczne otwieranie drzwi podczas dzwonienia (możliwość zdalnego aktywowana tej opcji za pomocną np.. zegara)
  • możliwość podłączenia w lokalu dodatkowego urządzenia akustycznego lub świetlnego sygnalizującego dzwonienie
  • możliwa jest samodzielna praca modułu bez odbiornika oraz równoległa z odbiornikiem
  • funkcja załączenia wyjścia podczas każdorazowego otwierania drzwi w panelu (czas załączenia wyjścia jest zgodny z czasem otwierania ustawianym w panelu (nie dotyczy otwierania z wejścia INPUT panelu)
  • funkcja zabezpieczonego sterowania otwieraniem drzwi: elektrozaczep podłączamy do modułu, a panel załącza zdalnie otwieranie poprzez magistralę systemu (w takim przypadku elektrozaczep nie jest podłączany bezpośrednio do panelu)
  • realizowane funkcje wybierane są przełącznikami na module
  • załączenie wyjścia przekaźnikowego i reakcja na wejście zwiernie może być przypisane do kontentego adresu odbiornika lub do wszystkich odbiorników (niezależnie od adresu)
  • obsługuje adresy odbiorników: 31 adresów (programowany przełącznikami na module) lub 1023 adresów (programowanych z komputera za pomocą opcjonalnego interfejsu PRO-USB)
  • dla adresu 0 moduł współpracuje ze wszystkimi adresami w systemie
  • funkcje przekaźnika mogą być dodatkowo ograniczone w zależności od adresu interkomowego odbiornika (ta opcja może być modyfikowana tylko za pomocą programu komputerowego i opcjonalnego interfejsu komputerowego PRO-USB)
  • kompatybilny z całym systemem PRO







Przykładowe zastosowanie:

  • automatyka domowa: sterowanie urządzeniami zewnętrznymi np. oświetleniem, roletami
  • sterowanie drugą bramką: np. bramą wjazdową, szlaban
  • jako dzwonek do drzwi
  • jako dzwonek przy wejściu w którym nie ma panelu zewnętrznego
  • dodatkowa sygnalizacja dzwonienia
  • dodatkowe ręczne/automatyczne otwieranie drzwi
  • różne zastosowanie w lokalach osób niepełnosprawnych
  • uruchomienie przekaźnika podczas otwierania drzwi w systemie PRO (nie dotyczy otwierania z wejścia INPUT panelu) - funkcja obsługiwana przez panele FAM-PRO w wersji oprogramowania od v1.1.5 lub dla paneli serii COMO niezależnie od wersji oprogramowania





Dane techniczne:

Opis

Moduł rozszerzeń do obsługi dodatkowych urządzeń

Wymiary (mm)

50x50x20

Wykonanie

Obudowa z tworzywa ABS (Od spodu)

Sposób montażu


Do puszki elektrycznej Φ60mm

Typ instalacji

- Cyfrowy system PRO: skrętka cat. 5e lub 6
- Cyfrowy system PRO-A: 3 żyły

Zasilanie

15V DC / 40mA

Pobór mocy w trybie czuwania

~ 0,6W

Wyjścia

3 x złącza śrubowe (wyjście przekaźnikowe):
- styki przekaźnika NO/N/NC , max. 5A, 24VDC

Wejścia

3x złącza śrubowe (podłączenie magistrali systemu PRO):
- podłączenie sygnału audio: „LINE”
- podłączenie zasilania: „+DC” i „-DC”

2 x złącze śrubowe (wejście NO)
- podłączenie przyciski zwiernego, np. przycisk dzwonkowy






Pozostałe funkcje związane z 3 generacją modułu:

  • programowanie ustawień i aktualizacja oprogramowania po magistrali systemu (wymagany interfejs komputerowy PRO-USB)
  • kompatybilne z wcześniejszymi generacjami systemu PRO
  • indywidualny numer każdego urządzenia: DevID
  • wyszukiwanie wszystkich urządzeń w systemie
  • indywidualne lub grupowe zarządzanie urządzeniami
  • możliwość zarządzania urządzeniami i aktualizacji w działającym systemie
  • jedno oprogramowanie do obsługi wszystkich urządzeń: PRO 3 Manager
